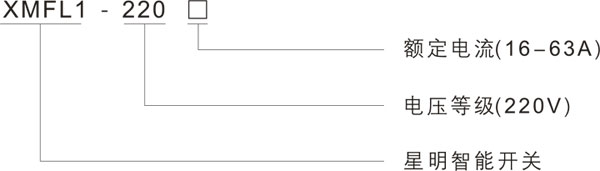

型號說明

產品功能
◇ 漏電保護
◇ 過載保護
◇ 短路保護
◇ 過壓、欠壓保護
◇ 防雷保護
◇ 聲光報警
◇ 故障類型識別
◇ 分斷時火線與地線同時斷開
◇ 故障排除后自動合閘無須人工復位
產品參數
◇ 額定工作電壓(Vn)：AC220V±10%；
◇ 額定工作電流(In)：16A、25A、32A、40A、50A、63A；
◇ 漏電保護：漏電保護動作電流：≤30mA
◇ 欠壓、過壓保護：欠壓、過壓動作保護電壓值：176-264V；過壓、欠壓動作保護時間：≤10S；
◇ 過載保護：過載保護動作電流：(1.15~1.5)In；過載保護動作時間：≤10S；
◇ 短路保護：短路保護動作電流：5In；短路保護動作時間：＜0.1s(實測0.04s)
◇ 額定運行短路分斷能力：5kA；
◇ 防雷保護：①標稱放電電流：(8/20μs)≥10kA；②響應時間：≤25ns；
◇ 使用環境條件：①環境溫度：-5℃-40℃；②相對濕度：10%~90%；③海拔高度不超過：2500米；④使用場所應具有防雨設施。

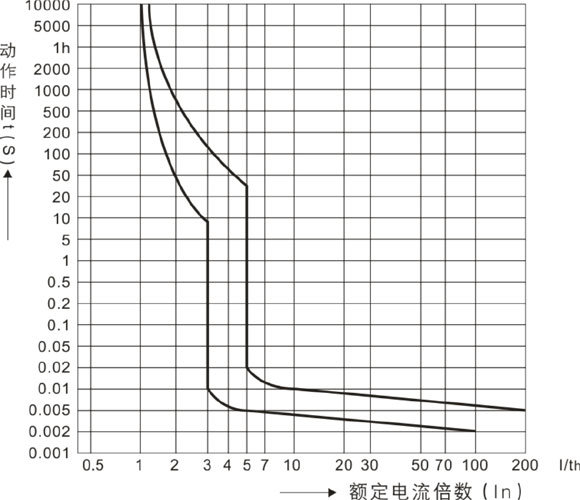

XMFL1-220的脫扣特性曲線

安裝指引
◇ XMFL1-220智能安全用電開關應安裝在被保護范圍的電源入口處，作為應區域的前端用電安全保護。
